Midas DL351 Stagebox
PRO SERİSİ DL351
DL351, 64 adede kadar ses girişi ve 64 adede kadar ses çıkışı sağlayabilen 8 DL4 Serisi arabirim kartı sağlayan 7U 19' modüler yapılandırılabilir raf montajlı bir G/Ç birimidir. N+1 yedekliliği sağlayan dört AES50 ağ bağlantı noktası ve bir Ethernet ile kontrol portu ve bir MIDI Arayüzü (Giriş, Çıkış, Geçiş) ile DL351, Front of House'dan sahneye dijital bir yılan bağlantısı sağlayan tüm MIDAS PRO Serisi dijital konsollar için ideal ortaktır.
DL351 için beş DL4 Serisi Serisi kart seçeneği mevcuttur:
DL441 - MIDAS Mikrofon Preamplifikatörlü 8 Analog Mic/Line Giriş Kartı
DL442 - 8 Analog Hat Çıkış Kartı
DL443 - ¼' TRS Konnektörlü Analog 8 Giriş, 8 Çıkış Kartı
DL444 - MIDAS Mikrofon Preamplifikatörlü ve D Tipi Konnektörlü Analog 8 Giriş, 8 Çıkış Kartı
DL452 - AES3 Dijital 8 Giriş, Örnekleme Hızı Dönüşümlü 8 Çıkış Kartı
DL351, herhangi bir kombinasyonda bu kartlardan en fazla 8 tanesini kabul edebilir. DLIO-BP körleme plakası, tüm kart konumlarının doldurulmaması durumunda bir aksesuar olarak da mevcuttur.
Klark Teknik'in SuperMAC (AES50-Uyumlu) dijital ses ağ teknolojisi, aynı anda yüksek kanal sayıları, ultra düşük ve deterministik gecikmeler, örnek senkronize ve faz hizalı ağ bağlantılı saat dağıtımı, hata algılama ve düzeltme, ağ yedekliliği ve dağıtım ve kullanım kolaylığı sağlar – canlı konser turunun zorlu gereksinimlerini karşılamak için.
DL351, tüm MIDAS PRO Serisi dijital konsollar ve ses sistemi motorlarının yanı sıra diğer 96 kHz özellikli AES50 donanımlı cihazlarla uyumludur.
Uzak Konsol veya Ön Panel Kontrolü

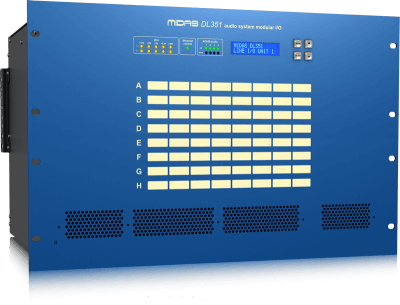

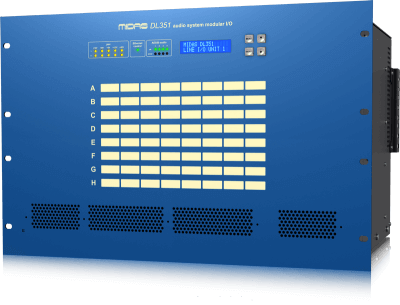

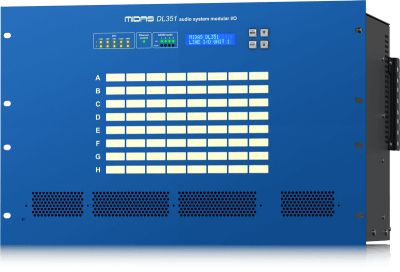

DL351 için tüm konfigürasyon ayarları, ya uzaktan miksaj konsolundan ya da doğrudan sezgisel ve anlaşılması kolay ön panel aracılığıyla ayarlanabilir. DL351, geniş görüş açıları ve mesafelerde çalışma durumuna ilişkin net geri bildirim sağlayan LED durum göstergeleri ile tüm yapılandırma seçenekleri için sezgisel menü navigasyonuna sahip bir ön panel LCD ekrana sahiptir. Güç kaynağı çıkış rayı durumunu ve AES50 ve Ethernet ağ bağlantısı durumunu ve etkinliğini gösteren net bir gösterge sağlanır.
DL351, galvanik izolasyon sağlamak ve toprak döngülerinden kaçınmak için opto-izole edilmiş, biri girişler ve diğeri çıkışlar için olmak üzere, harici cihaz kontrolü için iki Genel Amaçlı (GPIO) 25-pin D-tipi konektöre sahiptir. Giriş bağlantı noktası aracılığıyla alınan harici tetik olayları PRO Serisi kontrol merkezine iletilir ve kontrol merkezinde çalışan konsol otomasyon gösteri dosyasına eklenen sahne değişikliği mesajlarına yanıt olarak harici cihazlar da çıkış bağlantı noktasından tetiklenebilir. Kontrol merkezinin otomasyon sistemiyle birlikte de kullanılabilen MIDI mesajlarını göndermek ve almak için endüstri standardı bir MIDI arabirimi (Giriş, Çıkış, Geçiş) de sağlanır.
Sağlam çelik 7U rafa monte muhafazaya sahip DL351, canlı konser turlarının zorlukları için tasarlanmıştır. Her gece güvenilir ağ bağlantıları sağlamak için Premium Neutrik konektörler kullanılır.
DL351, dünya çapında kullanım için otomatik voltaj algılama özelliğine sahip çift yedekli güç kaynaklarına sahiptir ve olası olmayan bir güç kaynağı kaybı durumunda sorunsuz geçiş sağlar.
Mimari ve Mühendislik Spesifikasyonları
Arayüz ünitesi, dijital ses karıştırma uygulamaları için tasarlanacak ve canlı performansta kullanım için optimize edilecektir. 64'e kadar ses girişi ve 64'e kadar ses çıkışı sağlayan 8 tescilli format arayüz kartına izin veren modüler bir yapıya sahip olacak ve 96 kHz örnekleme hızında çalışabilecektir.
Arayüz birimi, N+1 kablo yedekliliği sunan ve Audio Engineering Society AES50-2011 standardı ile uyumlu olan 100 Megabit Ethernet çerçeve tabanlı dijital ses ağını destekleyecektir. Dört dijital ses ağı bağlantı noktası ve bir Ethernet kontrol bağlantı noktası sağlanacaktır.
Arayüz ünitesi, harici cihaz kontrolü için iki Genel Amaçlı (GPIO) 25-pin D-tipi konektör, girişler için bir konektör ve çıkışlar için bir konektör içerecek ve bunların her ikisi de galvanik izolasyon sağlamak için opto-izole olacaktır. Endüstri standardı bir MIDI Arayüzü (In, Out, Thru) da sağlanacaktır.
Arayüz ünitesi, operasyonel ayarların hem ön panel hem de uzak ağ konfigürasyonunu sağlayacak ve ilgili menü gezinme düğmeleri ile alfanümerik bir LCD ekran ve güç kaynağı çıkış rayı durumunun LED durum göstergesi ve dijital ses ve kontrol ağı bağlantı durumu ve faaliyetini sağlayacaktır.
Arayüz ünitesi, dünya çapında kullanım için çift yedekli iki otomatik aralıklı evrensel anahtar modlu güç kaynağı içerecektir.

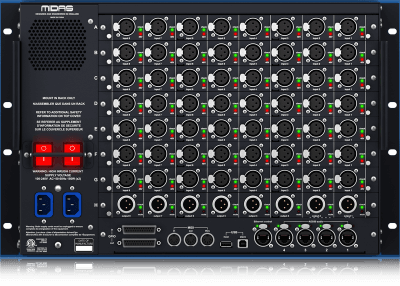

Arabirim birimi standart bir 7U 19' raf tipi kasaya yerleştirilecek ve 483 mm genişlik x 416 mm derinlik x 310 mm yükseklik (19,0' x 16,4' x 12,2'), nominal ağırlık 16,9 kg (37,2 lbs) olacaktır. Arayüz ünitesi, ağırlığını güvenli bir şekilde taşıyabilecek bir raf çerçevesine veya yol kasasına kurulmalıdır. Giriş, çıkış ve güç bağlantıları arayüz ünitesinin arka panelinde yapılacaktır. Montajcılar, giriş, çıkış ve güç bağlantılarının bağlanması ve kesilmesi için arkada yeterli boşluk bırakmalıdır. Güç gereksinimleri 100 ila 240 VAC, 50 ila 60 Hz olacaktır.
